انجام خمکاری انواع ورق توسط دستگاه های مدرن
خمکاری، نقش بسیار مهمی در تولید بسیاری از محصولات فلزی دارد. از ساخت بدنه خودروها و قطعات الکترونیکی گرفته تا تولید تجهیزات صنعتی و ساختمانی، در همه جا ردپایی از خمکاری دیده میشود. با استفاده از خمکاری، میتوان قطعات فلزی با اشکال پیچیده و متنوعی تولید کرد که در صنایع مختلف کاربرد دارند.

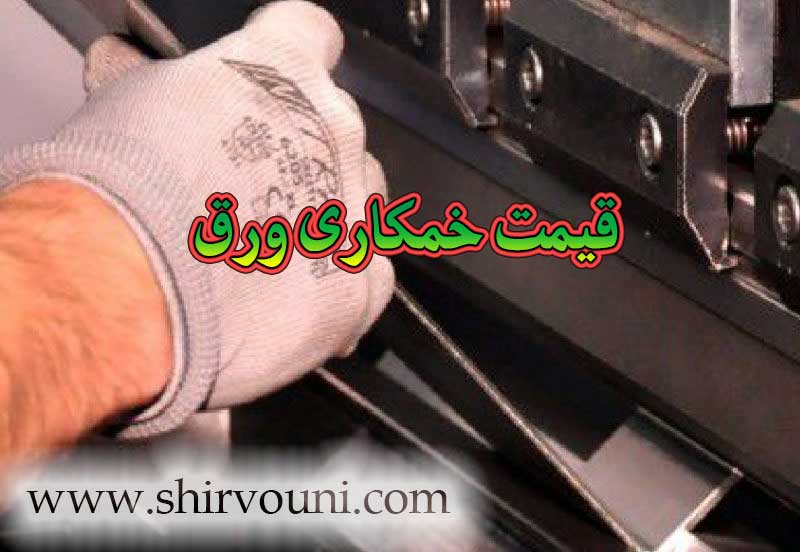

قیمت خمکاری ورق
خمکاری ورق یکی از فرایندهای رایج در صنایع مختلف است که برای شکلدهی به قطعات فلزی و ایجاد ساختارهای پیچیده به کار میرود. اما هزینه این عملیات به چه عواملی بستگی دارد؟
عوامل مؤثر بر قیمت خمکاری ورق:
- ضخامت ورق: ورقهای ضخیمتر به دلیل مقاومت بالاتر در برابر تغییر شکل، نیازمند نیروی بیشتری برای خم شدن هستند. بنابراین، هزینه خمکاری آنها به طور طبیعی بالاتر خواهد بود.
- پیچیدگی طرح: هرچه طرح خمکاری پیچیدهتر باشد، زمان و دقت بیشتری برای اجرای آن مورد نیاز است. این عامل نیز به طور مستقیم بر قیمت تمام شده تأثیر میگذارد.
- نوع دستگاه خمکاری: دستگاههای خمکاری هیدرولیکی به دلیل دقت و توان بالاتر، معمولاً هزینه بیشتری نسبت به انواع دیگر دارند.
- حجم کار: افزایش حجم سفارش خمکاری، به دلیل بهینهسازی فرآیند تولید، میتواند منجر به کاهش هزینه واحد شود. اما در مقادیر کم، هزینههای ثابت دستگاه و نیروی کار بر قیمت تمام شده غالب خواهد بود.
- جنس ورق: جنس ورق و خواص مکانیکی آن، مانند سختی و شکلپذیری، بر انتخاب روش خمکاری و در نتیجه هزینه آن تأثیرگذار است. برای مثال، خمکاری ورقهای گالوانیزه به دلیل پوشش روی آنها، نیازمند دقت بیشتری است.
- کیفیت اولیه ورق: وجود عیوب در ورق مانند ناهمواری، ترک یا حفره، فرآیند خمکاری را پیچیدهتر کرده و هزینه آن را افزایش میدهد.
بطور خلاصه اینکه هزینه خمکاری ورق یک متغیر است که تحت تأثیر عوامل متعددی قرار دارد. برای دریافت یک برآورد دقیق، بهتر است با شرکتهای متخصص در این زمینه مشورت کرده و اطلاعات کاملی در مورد نوع ورق، طرح خمکاری، حجم کار و سایر مشخصات مورد نظر ارائه دهید.

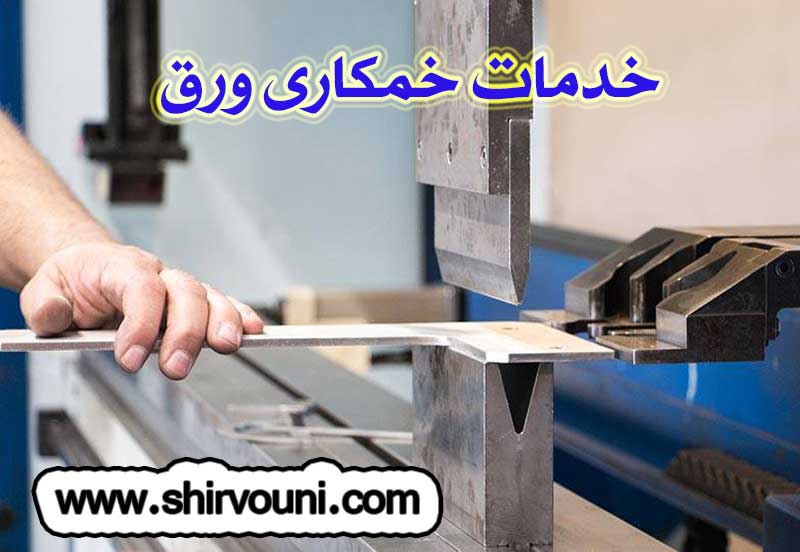

خدمات خمکاری ورق
- خمکاری و فرم دهی انواع ورق پرس برک
- عرضه خدمات خمکاری ورق به صورت شیت و خمکاری دستگاه پرس برک با کیفیت عالی و قیمت مناسب
- خمکاری و برشکاری ورق استیل و آلومینیوم
- خدمات پرس برک خدمات فلزکاری
- خمکاری ورق آهن
- خمکاری ورق استیل
- خمکاری ورق گالوانیزه
در دنیای تولید امروزی، دقت و سرعت دو عامل کلیدی برای موفقیت محسوب میشوند. فرآیندهای برش و خمکاری ورق که از مراحل پایهای تولید بسیاری از محصولات فلزی هستند، به لطف پیشرفت تکنولوژی و دستگاههای پیشرفته، با کیفیت و سرعت بسیار بالاتری نسبت به گذشته انجام میشوند.
مجموعه آهن آلات عبداللهی؛ ارائهدهنده خدمات جامع برش و خمکاری ورق
مجموعه آهن آلات عبداللهی با بهرهگیری از دستگاههای برش و خمکاری پیشرفته و کادری مجرب، قادر است تمام مراحل تولید قطعات فلزی را از طراحی تا تولید نهایی به صورت یکپارچه انجام دهد. این مجموعه با استفاده از نرمافزارهای طراحی صنعتی پیشرفته، قطعات مورد نظر شما را با دقت بسیار بالا مدلسازی کرده و سپس با دستگاههای لیزر برش داده و در نهایت با دستگاههای خمکاری به شکل مورد نظر در میآورد.
مزایای انجام یکپارچه فرآیندهای برش و خمکاری ورق در مجموعه آهن آلات عبداللهی:
- افزایش دقت و کیفیت: انجام تمام مراحل تولید در یک مجموعه و تحت نظارت یک تیم متخصص، باعث افزایش دقت و کیفیت محصول نهایی میشود.
- کاهش زمان تولید: حذف مراحل انتقال قطعات بین کارگاههای مختلف، باعث کاهش زمان تولید و تحویل سریعتر سفارش میشود.
- بهینهسازی هزینهها: انجام یکپارچه فرآیندها، هزینههای تولید را کاهش داده و به مشتریان قیمتهای رقابتی ارائه میشود.
- هماهنگی کامل بین مراحل تولید: با انجام تمام مراحل تولید در یک مجموعه، هماهنگی کامل بین مراحل مختلف برقرار شده و از بروز خطاهای احتمالی جلوگیری میشود.
خدمات مجموعه آهن آلات عبداللهی:
- طراحی و مدلسازی سه بعدی: طراحی و مدلسازی دقیق قطعات با استفاده از نرمافزارهای پیشرفته
- برش لیزر: برش دقیق ورقهای فلزی با استفاده از دستگاههای لیزر با دقت بالا
- خمکاری ورق: خمکاری ورقها با دقت و سرعت بالا مطابق با نقشههای طراحی شده
- نقطه جوش: اتصال قطعات فلزی با استفاده از روشهای مختلف نقطه جوش
چرا مجموعه آهن آلات عبداللهی را انتخاب کنیم؟
- تجهیزات پیشرفته: استفاده از دستگاههای برش و خمکاری مدرن و دقیق
- کادر مجرب: بهرهگیری از مهندسان و تکنسینهای متخصص و با تجربه
- خدمات جامع: ارائه تمام خدمات مورد نیاز برای تولید قطعات فلزی از طراحی تا تولید نهایی
- کیفیت و سرعت بالا: تضمین کیفیت و سرعت در انجام پروژهها
- قیمتهای رقابتی: ارائه قیمتهای مناسب و رقابتی
شایان ذکر است اگر به دنبال یک مجموعه حرفهای و قابل اعتماد برای انجام فرآیندهای برش و خمکاری ورق هستید، مجموعه آهن آلات عبداللهی بهترین گزینه برای شماست. با سپردن سفارش خود به این مجموعه، میتوانید از کیفیت، دقت و سرعت بالای تولید قطعات خود اطمینان حاصل کنید.
خمکاری ورق ضخیم
فرآیند خمکاری ورق، که در صنایع مختلف از خودروسازی تا ساخت مبلمان کاربرد گستردهای دارد، به مجموعهای از عوامل وابسته است. یکی از مهمترین این عوامل، ضخامت ورق فلزی است.
تأثیر ضخامت ورق بر انتخاب روش خمکاری و هزینه تولید
ضخامت ورق، به عنوان یک پارامتر تعیینکننده، بر انتخاب روش خمکاری و در نهایت، هزینه تولید تأثیر مستقیم میگذارد. ورقهای با ضخامت بیشتر، به دلیل مقاومت بالاتر در برابر تغییر شکل، نیازمند نیروی بیشتر و تجهیزات تخصصیتر هستند. این امر سبب افزایش هزینههای تولید میشود. از سوی دیگر، ورقهای نازکتر را میتوان با استفاده از روشهای سادهتر و دستگاههای کمهزینهتر خم کرد.
اهمیت شناخت ضخامت ورق قبل از خمکاری
شناخت دقیق ضخامت ورق مورد نظر قبل از آغاز فرآیند خمکاری، از اهمیت بالایی برخوردار است. این شناخت به شما کمک میکند تا:
- روش مناسب خمکاری را انتخاب کنید: هر روش خمکاری برای ضخامت خاصی از ورقها مناسب است. انتخاب روش نامناسب میتواند منجر به آسیب دیدن ورق یا کاهش کیفیت محصول نهایی شود.
- هزینههای تولید را برآورد کنید: با دانستن ضخامت ورق، میتوانید هزینههای تقریبی فرآیند خمکاری را برآورد کرده و برنامهریزی مالی دقیقتری داشته باشید.
- مواد اولیه مناسب را تهیه کنید: هر ضخامتی از ورق، کاربرد خاص خود را دارد. انتخاب مواد اولیه مناسب با ضخامت مورد نظر، به بهبود کیفیت محصول نهایی کمک میکند.
مثالهایی از تأثیر ضخامت در صنایع مختلف
- صنعت خودروسازی: در صنعت خودروسازی، از ورقهای با ضخامتهای مختلف برای ساخت قطعات مختلف استفاده میشود. به عنوان مثال، ورقهای با ضخامت بالا برای ساخت شاسی خودرو و ورقهای با ضخامت کم برای ساخت بدنه خودرو استفاده میشوند.
- صنعت ساختمان: در صنعت ساختمان نیز ضخامت ورق فلزی نقش مهمی دارد. ورقهای با ضخامت بالا برای ساخت سازههای فلزی و ورقهای با ضخامت کم برای پوشش سقف و دیوار استفاده میشوند.
در نتیجه، ضخامت ورق فلزی یکی از عوامل کلیدی در فرآیند خمکاری است که بر انتخاب روش خمکاری، هزینه تولید و کیفیت محصول نهایی تأثیر میگذارد. شناخت دقیق ضخامت ورق و انتخاب روش خمکاری مناسب، به شما کمک میکند تا به بهترین نتیجه ممکن دست پیدا کنید.
خمکاری ورق نازک
خمکاری ورقهای فلزی، فرآیندی است که طی آن ورقهای نازک با اعمال نیرو تغییر شکل داده و به اشکال دلخواه درمیآیند. این فرآیند در صنایع مختلف از جمله ساختوساز، خودروسازی و دکوراسیون کاربرد گستردهای دارد.
روشهای خمکاری ورقهای نازک: دستی یا ماشینی؟
برای خمکاری ورقهای نازک دو روش اصلی وجود دارد: دستی و ماشینی. هر کدام از این روشها مزایا و محدودیتهای خاص خود را دارند.
- خمکاری دستی: در روش دستی، ورق فلزی بر روی یک سطح صاف قرار گرفته و با استفاده از ابزارهایی مانند چکش و سندان به شکل دلخواه خم میشود. این روش برای خمکاری ورقهای بسیار نازک و در ابعاد کوچک مناسب است و نیاز به مهارت و تجربه بالایی دارد. از جمله معایب این روش میتوان به دقت پایین، زمانبر بودن و محدودیت در ضخامت ورق اشاره کرد.
- خمکاری ماشینی: در روش ماشینی، از دستگاههای مخصوصی برای خمکاری ورقهای فلزی استفاده میشود. این دستگاهها با دقت بسیار بالا و سرعت زیاد، ورقها را به شکلهای پیچیده و متنوع خم میکنند. دستگاههای خمکاری دارای انواع مختلفی هستند و هر کدام برای ضخامت و نوع ورق خاصی مناسب است. از مزایای این روش میتوان به دقت بالا، سرعت زیاد، تکرارپذیری و امکان خمکاری ورقهای با ضخامت بالا اشاره کرد.
چرا روش ماشینی برای خمکاری ورقهای ضخیمتر مناسبتر است؟
برای خمکاری ورقهای ضخیمتر، استفاده از روش ماشینی ضروری است. زیرا اعمال نیروی مورد نیاز برای خم کردن این ورقها به صورت دستی بسیار دشوار و حتی غیرممکن است. علاوه بر این، دستگاههای خمکاری مجهز به ابزارها و قالبهای خاصی هستند که امکان خمکاری دقیق و یکنواخت ورقهای ضخیم را فراهم میکنند.
در انتخاب روش خمکاری چه عواملی را باید در نظر گرفت؟
انتخاب روش مناسب برای خمکاری ورقهای فلزی به عوامل مختلفی از جمله ضخامت ورق، جنس ورق، شکل مورد نظر و میزان دقت مورد نیاز بستگی دارد. برای انتخاب بهترین روش، بهتر است با کارشناسان و متخصصان این حوزه مشورت کنید.
نتیجه اینکه خمکاری ورقهای فلزی، فرآیندی است که به دقت و مهارت بالایی نیاز دارد. انتخاب روش مناسب برای خمکاری ورقها به عوامل مختلفی بستگی دارد. با توجه به پیشرفت تکنولوژی و تولید دستگاههای خمکاری پیشرفته، امروزه روش ماشینی به عنوان روش اصلی برای خمکاری ورقهای فلزی در صنایع مختلف مورد استفاده قرار میگیرد.
نکات کلیدی:
- خمکاری دستی برای ورقهای بسیار نازک و در ابعاد کوچک مناسب است.
- خمکاری ماشینی برای ورقهای ضخیمتر و با دقت بالاتر مناسب است.
- انتخاب روش خمکاری به عوامل مختلفی مانند ضخامت ورق، جنس ورق و شکل مورد نظر بستگی دارد.
دستگاه خم کن چیست؟
تصور کنید یک ورق فلزی صاف و بیجان را در اختیار دارید. اکنون، تصور کنید این ورق به شکل دلخواه شما، مثلاً به شکل یک حرف یا یک منحنی زیبا، درآید. این جادوی تغییر شکل، توسط دستگاهی به نام خمکن انجام میشود.
خمکن، ابزاری قدرتمند است که با اعمال نیرو بر روی ورق فلزی، آن را به شکل دلخواه خم میکند. این دستگاه، با استفاده از ابزارهایی مانند پانچ و سنبه، ورق را در نقطه مشخصی خم کرده و به آن شکل میدهد.
دستگاه خم کن مکانیکی
خمکنهای مکانیکی، اگرچه ابزارهای کارآمدی برای خمکاری فلزات هستند، اما برای تمام کاربردها مناسب نیستند. یکی از محدودیتهای اصلی این دستگاهها، عدم توانایی آنها در خمکاری مواد نرم و انعطافپذیر مانند هوا است. خمکاری هوا نیازمند تجهیزات و روشهای کاملاً متفاوتی است.
در مقابل، خمکنهای مکانیکی دو مزیت عمده دارند: سرعت و دقت. این دستگاهها به دلیل ساختار ساده و مکانیزم عملکردی مستقیم، قادرند عملیات خمکاری را با سرعت و دقت بالایی انجام دهند. با این حال، در مقایسه با دستگاههای پیشرفتهتر مانند خمکنهای CNC، ایمنی و سهولت استفاده از آنها کمتر است.
دستگاه خم کن پنوماتیک
از کمپرسور برای تأمین نیروی هوا برای خم کردن ورقهای فلزی استفاده میشود. این نوع دستگاه، اغلب در هنگام نیاز به فشار کمتر استفاده میشود. همچنین، بهترین استفاده آن، برای خم کردن قسمتهای کوچک فلز میباشد.
دستگاه خم کن هیدرولیک
دستگاههای خم کن هیدرولیکی، اغلب جدیدترین فن آوری را در خود جای دادهاند و به بهترین شکل برای خم شدن دقیق ورق فلزی مورد استفاده قرار میگیرند، و این باعث میشود که این ماشین آلات، یک انتخاب محبوب برای خم شدن ورقها باشند.
دستگاه خم کن CNC
این دستگاه، شامل یک بستر 4.2 متری با ظرفیت 180 تن میباشد. این ماشینها نتیجه بسیار دقیقی به دست میآورند؛ و قادر به کار با ورق فلزی، از چند میلی متر تا طولهای بزرگ میباشند.
انواع فرایندهای خم کاری فلز
1.خمکاری تکیه گاهی یا به روش هوایی (Air Bending)
در فرآیند خمکاری تکیهگاهی، ورق فلزی به آرامی به سوی قالب هدایت میشود و با ظرافت در آن جای میگیرد. این فرآیند، شبیه به رقصی است که در آن فلز و قالب، حرکاتی هماهنگ و حسابشده را اجرا میکنند. در این رقص، تماس بین فلز و قالب به حداقل میرسد و تنها در سه نقطه مشخص رخ میدهد: نوک پانچ، شانههای سنبه و لبه بیرونی قالب.
این تماس محدود، باعث میشود که فشار وارده بر فلز به طور یکنواخت توزیع شود و خطر ایجاد تغییر شکلهای ناخواسته در فلز کاهش یابد. به عبارت دیگر، فلز با ظرافت خم میشود و کیفیت سطح آن حفظ میشود.
یکی از مزایای اصلی خمکاری تکیهگاهی، نیاز کمتر به نیروی فشاری است. در این روش، نیازی نیست که پانچ با تمام نیروی خود به فلز فشار آورد. همین امر باعث میشود که از عمر ابزارهای برش بیشتر شده و هزینههای تولید کاهش یابد.
به همین دلایل، خمکاری تکیهگاهی به عنوان پرکاربردترین روش خمکاری فلز شناخته میشود. این روش، تعادل بینظیری بین سرعت، دقت و کیفیت را ارائه میدهد و برای تولید قطعات با پیچیدگیهای مختلف مناسب است.
خمکاری کفی یا Bottom Bending
تفاوت بین خمکاری تکیه گاهی و خمکاری کفی، در این است که یک اختلاف شعاعی در بین این دو وجود دارد. این روش، با روش حلقه زنی متفاوت است؛ زیرا در آن پانچ و سنبه با مواد کاملاً ارتباط برقرار نمیکنند، و بارگیری کافی نیز وجود ندارد که بتواند اثری بر روی این فلز بگذارد. این روش، از مزایای بسیاری از جمله دقت بیشتر و برگشت فنری کمتر هنگام استفاده از ابزار برخوردار است، که باعث میشود هنگام در نظر گرفتن تکنیکهای خمکاری فلز، گزینهای مطمئنتر باشد.
خمکاری منگنه زنی یا حلقه زنی یا Coining
خمکاری حلقه زنی، یک فرآیند خمشی است که در آن پانچ و قطعه کار روی سنبه قرار میگیرد. در این فرایند، یک زاویه کنترل شده ایجاد میشود، که منجر به پدیده برگشت فنری میشود. در این نوع خمش، نسبت به دو روش بالا بارگیری بیشتری لازم است. مزایای خمکاری منگنه زنی، این است که برای تولید نتایج برجسته استفاده میشود، در خمکاری “دقت” یک اصل لازم و ضروری است و دقیقاً همان چیزی است که این فرآیند میتواند ارائه دهد. در کنار دقیق بودن، تکرار نتایج نیز هنگام استفاده از این تکنیک کار سادهای است. برگشت فنری، در هنگام استفاده از این فرایند نیز کمتر اتفاق میافتد، به این معنی که احتمال بازگشت فلز به حالت اولیه خود کمتر است.
خم کاری لبه ای یا Edge bending
خمکاری لبهای، یکی از روشهای پرکاربرد در شکلدهی ورقهای فلزی است. در این روش، با استفاده از قالبهای مخصوص و نیروی مکانیکی، لبه ورق به شکل دلخواه خم میشود. تصور کنید میخواهید یک ورق فلزی صاف را به شکل حرف L درآورید. خمکاری لبهای دقیقاً همین کار را انجام میدهد.
در خمکاری لبهای، ورق فلزی بین یک قالب ثابت و یک پانچ متحرک قرار میگیرد. بخشی از ورق که قرار است خم شود، بر روی لبه قالب قرار گرفته و بقیه قسمتها توسط یک صفحه فشارنده ثابت نگه داشته میشوند. سپس پانچ با نیروی مشخصی به ورق فشار وارد میکند و باعث خم شدن آن میشود. صفحه فشارنده نیز نقش مهمی در این فرآیند دارد. این صفحه، بخشی از ورق را بر روی قالب ثابت نگه میدارد و از ایجاد تغییر شکلهای ناخواسته در ورق جلوگیری میکند.
فرایند خمکاری دورانی یا چرخشی Rotary bending
خمکاری چرخشی، روشی هوشمندانه برای شکلدهی فلزات است که با استفاده از یک استوانه چرخان، ورق فلزی را به شکل دلخواه خم میکند. این روش، در مقایسه با روشهای سنتی خمکاری، دقت و انعطافپذیری بیشتری را ارائه میدهد.
در این روش، ورق فلزی بر روی یک قالب ثابت قرار میگیرد. سپس، یک استوانه که قسمتی از آن بریده شده است، به سمت ورق حرکت کرده و با آن تماس برقرار میکند. این استوانه حول محور خود میچرخد و در نتیجه، ورق فلزی به تدریج خم میشود. شیار موجود در استوانه، زاویه خم را تعیین میکند و به گونهای طراحی شده است که بتواند خمهای حاد و منفرجه را ایجاد کند.
یکی از ویژگیهای منحصر به فرد خمکاری چرخشی، عدم نیاز به صفحه فشارنده است. در روشهای سنتی، صفحه فشارنده برای ثابت نگه داشتن ورق در حین خمکاری استفاده میشد. اما در خمکاری چرخشی، این نقش توسط خود استوانه و شیار آن ایفا میشود.
خمکاری چرخشی، مزایای متعددی نسبت به روشهای سنتی دارد:
- دقت بالا: به دلیل استفاده از ابزارهای دقیق و کنترل دقیق فرآیند، دقت خمکاری بسیار بالا است.
- انعطافپذیری: امکان خمکاری ورقهای فلزی با ضخامت و جنسهای مختلف وجود دارد.
- سرعت بالا: فرآیند خمکاری به سرعت انجام میشود و زمان تولید کاهش مییابد.
- کاهش هزینهها: حذف صفحه فشارنده و کاهش نیروی مورد نیاز، هزینههای تولید را کاهش میدهد.
- قابلیت خمکاری زوایای مختلف: امکان خمکاری زوایای حاد و منفرجه وجود دارد.
خمکاری چرخشی در صنایع مختلفی از جمله خودروسازی، هوافضا، ساخت و ساز و تولید تجهیزات صنعتی کاربرد دارد. از این روش برای تولید قطعات پیچیده و دقیق با شکلهای هندسی متنوع استفاده میشود.
برگشت فنری چیست؟
هنگامی که یک ورق فلزی را خم میکنیم، گویی به آن شکل جدیدی میبخشیم. اما این شکل جدید همیشه پایدار نیست. گاهی اوقات، پس از برداشتن نیروی خمکاری، ورق تمایل دارد تا به شکل اولیه خود بازگردد. این پدیده را “بازگشت فنری” مینامیم.
بازگشت فنری به دلیل خاصیت ارتجاعی مواد است. هنگامی که به یک ورق فلزی نیرو وارد میشود، ساختار داخلی آن تغییر میکند. اما پس از برداشتن نیرو، این ساختار تلاش میکند تا به حالت اولیه خود بازگردد. این بازگشت، باعث میشود که ورق کمی از زاویهای که به آن خم شده بود، باز شود.
میزان بازگشت فنری به عوامل مختلفی بستگی دارد، از جمله:
- مدول الاستیسیته: هرچه مدول الاستیسیته ماده بیشتر باشد، مقاومت آن در برابر تغییر شکل بیشتر است و در نتیجه، بازگشت فنری کمتر خواهد بود.
- تنش تسلیم: تنش تسلیم، حداقل تنشی است که باعث تغییر شکل دائمی در ماده میشود. هرچه تنش تسلیم بالاتر باشد، ماده کمتر به تغییر شکل تمایل دارد و بازگشت فنری کمتر خواهد بود.
بازگشت فنری، یک چالش در فرآیند خمکاری فلزات است. با درک این پدیده و عوامل مؤثر بر آن، میتوان فرآیند خمکاری را بهینه کرده و قطعاتی با دقت و کیفیت بالا تولید کرد.
